繁體版      簡體版
 產品中心
產品中心
首頁 >> 產品中心 >> 不溶性陽極 >> 白金鈦陽極

詳細說明
Anode of Platinum 白 金 鈦 陽 極
白金鈦陽極是最早在電解(鍍)工業中最被廣泛使用的貴金屬不溶性陽極，具優良的耐蝕性、導電性及電催化活性；是電解(鍍)工業最具代表性的陽極材料。白金鈦陽極在做為析氧陽極時，在白金金屬表面會生成有不動態的白金氧化物皮膜，所以陽極的電催化能力即為白金的氧化物皮膜本身；而白金陽極優秀的耐蝕性，也是來自於白金陽極氧化物皮膜的優秀耐蝕性。

但是電解(鍍)液中如果含有白金的配位離子時（如CN－、NO3－、NH4＋、磺胺酸及醇、醛等還原性有機酸等），這些離子會妨礙白金陽極在表面生成不動態的氧化物皮膜，導致白金發生陽極的電化學溶蝕而損耗；所以白金鈦陽極在此領域內即不適合做為陽極。這也是白金鈦陽極在電解(鍍)工業上大量被銥/鉭氧化物複合陽極（IrO2/Ta2O5）所取代的原因之一，因為銥/鉭氧化物複合陽極其本身的塗層即為緻密且穩定的氧化物結構，無需如白金般必須靠陽極電流來產生具耐蝕性的氧化膜。

白金鈦陽極可以利用不同的製作工藝條件，產生不一樣的晶粒結構，也由于晶粒結構不同，白金鈦陽極分為A型(海棉狀)及B型(緻密型)二種。

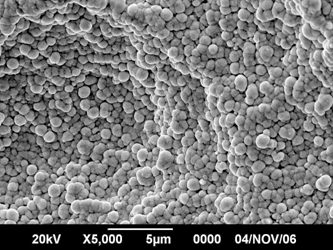

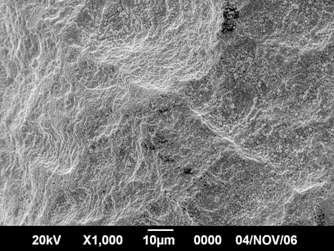

圖（一）A型白金鈦陽極SEM放大1000倍的表面形態   圖（二）A型白金鈦陽極SEM放大5000倍的表面形態

圖（一）及圖（二）是A型白金鈦陽極由SEM放大1000倍及5000倍的表面形態。從圖中可見到由圓形的白金晶粒堆砌而成的多孔結構組織，具有較大的放電幾何表面積，電催化活性良好；但也由於是疏鬆的多孔結構，所以對於陽極產生的氧氣沖擊力防護較弱，較不適合在高陽極電流密度下使用。如果電解液中存在有機添加劑時，有機物極易被氧化而形成絕緣膜吸附在白金鈦陽極表面，引起白金鍍層內部的深層放電，此時白金內部深層產生的氧氣激烈沖擊白金鍍層，導致白金鍍層與鈦基體剝離，白金鍍層成片脫落。尤其在高陽極電流密度下使用，情況將更為惡化。

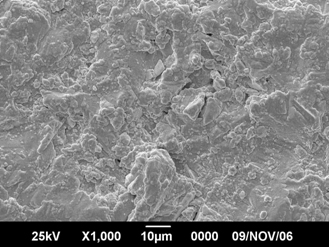

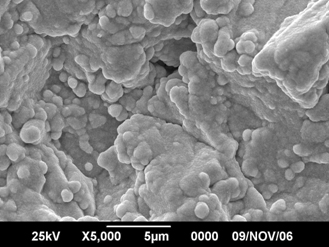

圖（三）B型白金鈦陽極SEM放大1000倍的表面形態   圖（四）B型白金鈦陽極SEM放大5000倍的表面形態

圖（三）及圖（四）是B型(緻密型)白金鈦陽極由SEM放大1000倍及5000倍的表面形態。可見到白金晶粒細緻而成片，晶粒不呈多孔結構，表面積比A型白金鈦陽極小所以電催化活性也較弱，但是白金晶粒間結合力強，對於陽極的氧氣沖擊有較佳的防護能力，尤其是對鈦基體的覆蓋完全，能有效減緩有機物所引起白金鍍層內部的深層放電，避免白金鍍層成片脫落的現象。因深層放電少故使用壽命可有效延長，較適用於部份前處理製程放電較大時使用。在一般鍍金環境中亦較A型來的適用。

白金鈦陽極的尺寸大小並非越大越厚就越好，而是要視陰極比例及電流大小等因素來決定做適當配合，方可達到最佳狀態。如一昧追求以最高規格來訂製，除增加成本外，有時更有可能造成反效果，對生產製造反而不利。

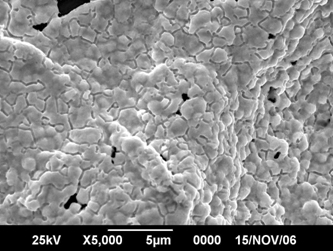

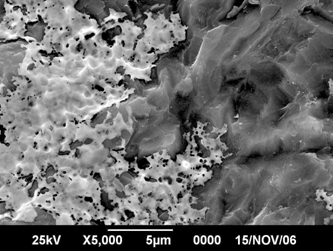

圖（五）白金鈦陽極使用過後SEM放大5000倍的表面形態   圖（六）白金鈦陽極失效後SEM放大5000倍的表面形態
● 底材全面封孔：底材(（鈦網）在顯微鏡下可見為有細孔狀態，如未經封孔處理直接將其製做成白金鈦網，難保其鍍層能完全覆 蓋孔洞，當鈦網浸入鍍液中後藥液會慢慢自孔洞處侵蝕破壞白金鍍層，最終因鍍層剝離導致效能低落而需更換，公司產品底材自初即以高溫封孔，無切面侵蝕之虞，故產品使用期限較其他未處理產品為久。
●全面鍍層：部份供應廠商為求效益會先準備大尺寸成品，再按客戶需求尺寸裁切，如此雖方便但在裁切截面上已無白金（銥鉭）之保護，藥液容易從橫截面滲入使得鍍層與鈦層保護，產品壽命可有效延長。
●客製化尺寸：可應客戶需求代為製作焊接框架（需提供設計圖面。
●非包覆式白金鈦網：公司供應之白金鈦網為鍍白金鈦網非包白金鈦網，包白金鈦網之過電壓值（0.44V）相當大，並不適用於黃金電鍍之陽極使用。

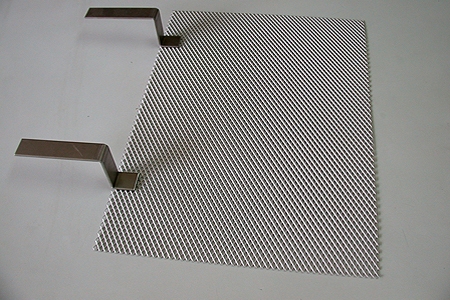

品 名 型 號 規 格 實際表面積 白金厚度 (μm)
白金鈦網 Pt-01 線 徑 : 1.0mm x 1.0mm
網 目 : 6.5mm x 12mm		 1.24 2.0
2.5
3.0
3.75
4.0
5.0
6.0
Pt-02 線 徑 : 1.0mm x 1.3mm
網 目 : 6.0mm x 10mm		 1.55 2.0
2.5
3.0
3.75
4.0
5.0
6.0
Pt-03 線 徑 : 1.3mm x 1.5mm
網 目 : 5.0mm x 9.0mm		 2.4 2.0
2.5
3.0
3.75
4.0
5.0
6.0
Pt-04 線 徑 : 1.0mm x 1.0mm
網 目 : 3.5mm x 6.0mm		 2.2 2.0
2.5
3.0
3.75
4.0
5.0
6.0



品 名 型 號 規 格 白 金 厚 度 (μm)
白金鈦板 Pt-05 鈦板標準厚度 1.0mm
(如超過厚度另外計價)
另有 1.5 / 2 / 3 /4 mm規格鈦板		 2.5
3.0
3.75
4.0
5.0
6.0
