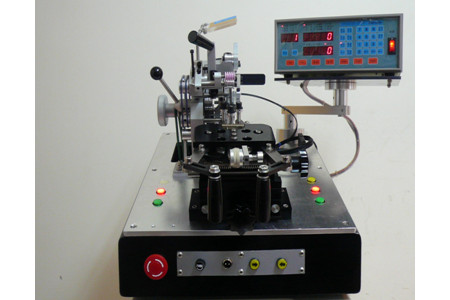

環 形 繞 線 機  Model LC1  Toroidal Winding Machine
LC1- 由宸洋公司最新的提出。全新的搭配技術慨念揭示.在環形繞線使用由 4” 或 6” 共用式機頭搭配組裝完成 使得產制環形線圈降低成本 .更新產業價格觀念. 創新環形繞線機的新機種。
LC1- 是一個零缺點為目標.以目前系統是可以纏繞最困難的CT.與ZCT環形線圈。最新的方式可減少生產成本. 並結合與自動化標準。使用PLC控制系統.結合交流AC繞線馬達加煞車裝置與STEP步進夾具馬達技術. 可降低維修工時與人員依賴, 進而節省成本。
LC1- 可搭配 4” 或 6” 共用式機頭.無須對使用原有機台大幅更動。減少了對生產上人員的不便, 減少製造生產的成本、降低設計和管理的費用,與對人工依賴. 進以提高製造品質.
LC1- 親和的中文PLC控制系統和編輯程式可減少教育時間。可設定多段式繞線與夾具正反轉功能。

● 直接個別前方式單獨儲線與繞線系統可精確計算儲線長度至鐵心能力.控制繞線速度與方向
● 個別分開控制繞線和鐵心旋轉速度.使用中文,輸入和顯示操作狀態.
● 內建儲線長度檢知器與繞線光纖感應器; .進而容易調整, 提供最大準確度, 穩定和可靠性.

   規格
   Specification/ Capabilities
鐵心工作外徑：   6-55 mm 鐵心繞線方向：   多方向可程式控制.
鐵心最小內徑：   4 mm 電源動力需求：   110V-220V (選項) 50/60 Hz
鐵心使用高度：   2-25mm 夾具控制系統：   步進馬達
漆包使用線徑：   0.06-0.25mm(飛梭)
  0.15-0.8mm(皮帶)		 繞線馬達：   AC交流煞車馬達3000 RPM (含AC變頻器)
繞線速度：   1800 TPM / Max 繞線機尺寸：   長85 x 寬42 x 高50 cm 淨重: 45 Kgs
